Detail produk:
|
|
Tempat asal: | Cina |
---|---|
Nama merek: | HENGFENGYOU |
Sertifikasi: | ISO IEC CB COC KEMA SNI SABS CCC |
Nomor model: | KYN61-40.5 |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 |
Harga: | 200-20000/piece |
Kemasan rincian: | Kotak kayu |
Waktu pengiriman: | 30 hari |
Syarat-syarat pembayaran: | LC T / T |
Menyediakan kemampuan: | 5000 potong / tahun |
Informasi Detail |
|||
Nama Produk: | Jenis kotak logam tertutup tetap switchgear / tegangan tinggi switchgear, Substation, luar gardu kom | Tipe: | Dapat ditarik, Indoor |
---|---|---|---|
Aplikasi: | Transmisi Daya, Industri, metalurgi dan bidang lainnya., Hotel, Distribusi dan Kontrol Daya | Pemakaian: | Daya, jaringan loop catu daya listrik, Elektronik |
ARUS: | AC, Arus Bolak-Balik | tipe produk: | Switchgear tegangan tinggi, transformator daya dan distribusi |
Tingkat perlindungan: | IP4X | OEM / ODM: | diterima |
Cahaya Tinggi: | panel kontrol switchgear,switchgear berpakaian logam |
Deskripsi Produk

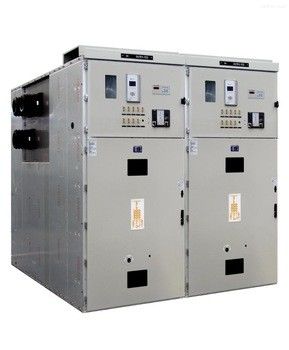

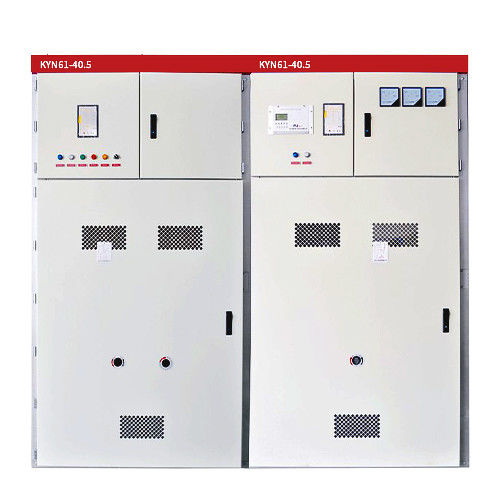

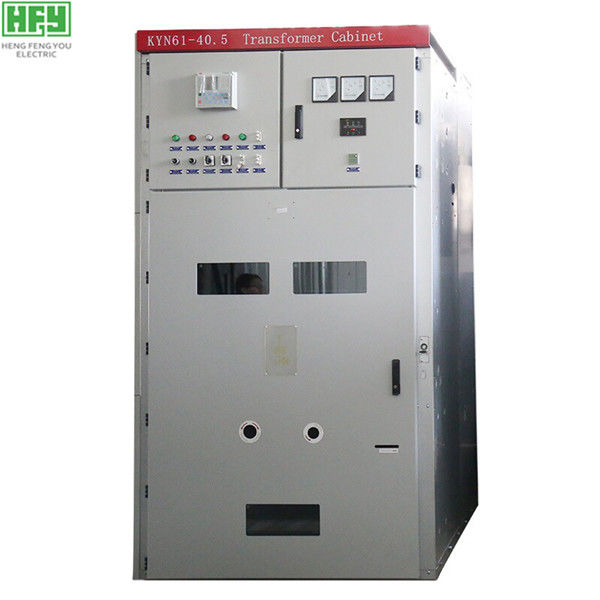

KYN61-40.5 perangkat sakelar tertutup logam bergerak lapis baja gigi sakelar tegangan tinggi
Seri KYN61-40.5 kabinet switchgear tertutup logam AC berlapis logam yang dapat ditarik adalah jenis produk baru yang baru-baru ini dirancang dan dikembangkan oleh Institut Penelitian Listrik Tegangan Tinggi Xi'an.Rangka switchgear adalah desain struktur tipe berlapis logam, di dalamnya dilengkapi dengan pemutus sirkuit vakum isolasi penuh baru atau pemutus sirkuit sulfur heksafluorida.Badan switchgear menggunakan struktur yang dikemas, yang meningkatkan kualitas tampilan dan akurasi produksi, serta memperpendek siklus produksi.Pengoperasian normal switchgear dilakukan pada kondisi ruangan terisolasi bertekanan tinggi dengan pintu tertutup.Kabinet switchgear sesuai dengan regulasi IEC-60298,GB3906,dengan fungsi suara "lima pencegah".
2. Aplikasi:
Kabinet switchgear tipe KYN61-40.5 cocok untuk digunakan dalam sistem 40.5KV, AC 50HZ tiga fase, sebagai peralatan distribusi dalam ruangan untuk menerima dan mendistribusikan daya, dengan fungsi kontrol sirkuit, perlindungan sirkuit dan deteksi sirkuit.Selain cocok untuk sistem tenaga umum, ini juga dapat digunakan di tempat-tempat operasi yang sering.Ini bekerja dalamkondisi lingkungan normaldiatur dalam GB 3906-20063-35 kV kabinet saklar geser lapis baja logam AC.
3. Kondisi kerja:
3.1.Suhu lingkungan: - 15 C ~ + 40C;
3.2.Ketinggian: ≤1000m
3.3.Kelembaban relatif: Rata-rata harian ≤95%, tekanan uap air rata-rata harian ≤ 2.2kpa;
Rata-rata bulanan ≤90%, tekanan uap air rata-rata bulanan ≤ 1.8kpa
3.4.Intensitas gempa: ≤ magnitude 8
3.5. Kondisi pemasangan: bebas dari gas yang mudah meledak dan korosif, tidak ada getaran dan guncangan yang parah
Data teknis
Tegangan terukur | kV | 35 |
Tegangan isolasi terukur | kV | 36 |
Frekuensi daya terukur menahan tegangan | kV 1 menit | 95 |
Dinilai impuls petir menahan tegangan | kV | 185 |
Frekuensi yang dinilai | Hz | 50/60 |
Dinilai waktu singkat menahan arus | kA 3 dtk | hingga 50 |
Arus puncak | kA | hingga 125 |
Busur internal menahan arus | kA 1s | hingga 50 |
Arus pengenal busbar utama | SEBUAH | hingga 4000 |
Arus pengenal pemutus sirkuit | SEBUAH |
630 1250 1600 2000 2500 |
Pemutus Sirkuit Vakum
Deskripsi | Satuan | Nilai | |||||
Tegangan terukur | kV | 40.5 | |||||
Nilai tegangan menahan frekuensi daya waktu pendek (1 menit) | 95 | ||||||
Dinilai impuls petir menahan tegangan (puncak) | 185 | ||||||
Frekuensi dinilai | Hz | 50,60 | |||||
Nilai saat ini | SEBUAH | 1250 | 1600 | 2000,2500 | |||
Nilai arus putus hubung singkat | kA | 25 | 31.5 | 25 | 31.5 | 25 | 31.5 |
Dinilai waktu singkat menahan arus | 25 | 31.5 | 25 | 31.5 | 25 | 31.5 | |
Dinilai waktu singkat terus menerus | s | 4 | |||||
Nilai puncak menahan arus | kA | 63 | 80 | 63 | 80 | 63 | 80 |
Nilai arus penutupan hubung singkat | 63 | 80 | 63 | 80 | 63 | 80 | |
Dinilai arus drop-out bank kapasitor tunggal / back-to-back | SEBUAH | 630/400 | |||||
Waktu pembukaan (volt pengenal) | MS | 35 ~ 60 | |||||
Waktu penutupan (volt pengenal) | 50 ~ 100 | ||||||
Kehidupan mekanis | waktu | 10.000 | |||||
Dinilai waktu istirahat untuk arus putus pendek terukur | 20 | ||||||
Tegangan operasi terukur | V. | AC110 / 220 DC110 / 220 | |||||
Nilai arus motor penyimpan daya | W | 230 | |||||
Kecepatan pembukaan rata-rata | MS | 1.6 ~ 2.0 | |||||
Kecepatan penutupan rata-rata | 0,5 ~ 0,8 | ||||||
Prosedur operasi terukur |
pembukaan-0,3-tutup pembukaan-tutup-tutup 180-an |
FAQ:
1.Q: Apakah Anda produsen?
A: Ya, kami adalah pabrikan.Pabrik kami berada di Kota Qingdao, Provinsi Shandong.
2. Q: Bisakah saya mendapatkan jaminan produk?
A: Ya, setiap produk adalah jaminan kualitas 1 tahun di bawah pelanggan yang benar menggunakan produk.
3. T: Apakah Anda memiliki Sertifikat?
A: Ya.Setiap unit kami memiliki sertifikat CE, 3C dan KEMA.Jika Anda membutuhkan Sertifikat lain, kami dapat membantu Anda untuk menerapkannya.
4. Q: Bagaimana saya bisa membayar Anda?
A: Bayar dengan T / T dan L / C dapat diterima.
5.Q: Bagaimana dengan produksinya?
J: Secara umum, dibutuhkan 2 ~ 6 minggu dan itu tergantung pada gaya yang berbeda.
