Detail produk:
|
|
Tempat asal: | Cina |
---|---|
Nama merek: | HENGFENGYOU |
Sertifikasi: | ISO IEC CB COC KEMA SNI SABS CCC |
Nomor model: | SCB10 |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 |
Harga: | 200-200000/piece |
Kemasan rincian: | Kotak kayu |
Waktu pengiriman: | 15 hari |
Syarat-syarat pembayaran: | LC T / T |
Menyediakan kemampuan: | 5000 Potongan / Tahun |
Informasi Detail |
|||
Dinilai L. V: | 0.4kv atau Disesuaikan | Kapasitas: | 50 ~ 2500kVA atau Disesuaikan |
---|---|---|---|
tipe produk: | Tipe Kering | Lekok: | Cooper Winding |
Lampiran: | IP20 / IP23 | Standar referensi: | IEC60076 |
Dinilai HV: | 35kv atau Disesuaikan | Bahan Inti: | Silikon Laminasi / Paduan Amorf |
Cahaya Tinggi: | trafo tipe kering resin cor,trafo resin cor kering |
Deskripsi Produk

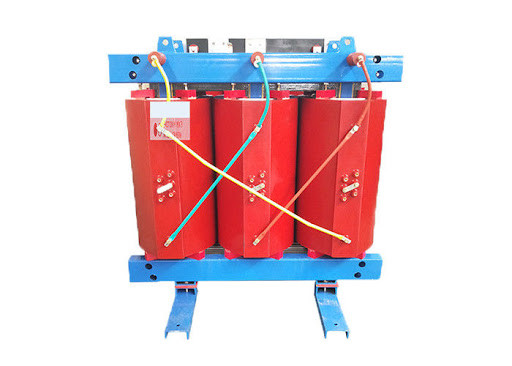

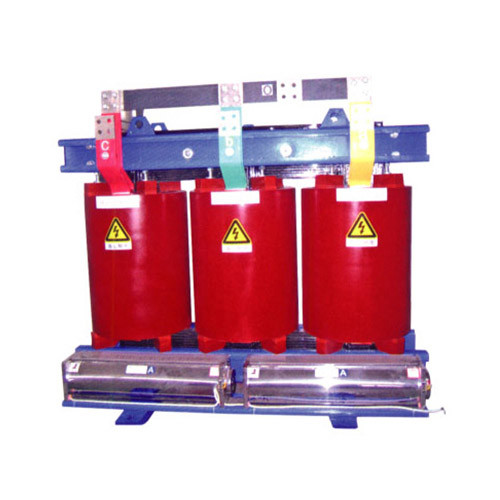

Transformator Tipe Kering Paduan Amorf Penghematan Energi
10KV 10 ~ 2500KVA Cast resin Trafo distribusi Jenis Kering
S11-M series oil immersed power transformer memiliki keuntungan kehilangan rendah, kebisingan rendah dan efisiensi tinggi, yang dapat memperoleh efek penghematan energi yang baik dan mengurangi polusi.Dibandingkan dengan trafo terendam oli biasa, trafo yang tertutup rapat tidak memerlukan koservator oli , volume oli secara otomatis diatur dan dikompensasi oleh lembaran bergelombang elastis dari tangki bergelombang.Oli transformator dijauhkan dari udara, yang secara efektif dapat mencegah kerusakan dan penuaan isolasi oli, dan meningkatkan keandalan operasi.
Struktur produk
2 bagian: Bagian depan adalah ruang tegangan tinggi dan rendah dengan luminal tegangan tinggi dan rendah, sakelar beban, pegangan sakelar tanpa pemuatan, sekering tipe sisipan, nilai pelepas tekanan, pengukur suhu oli, pengukur level oli, nilai pembuangan oli dan sebagainya di ruang pisah.Bagian belakang adalah tangki oli dan sirip radiasi.Tangki oli berisi belitan transformator, inti besi, sakelar beban tegangan tinggi, sakelar tanpa beban, dan sekering pelindung.Tangki adalah struktur yang tertutup rapat.
Kondisi servis normal trafo
Ketinggian di atas permukaan laut di bawah 1000m;
Suhu udara tertinggi + 40ºC;
Suhu udara rata-rata harian tertinggi + 30ºC;
Suhu udara rata-rata tahunan tertinggi + 20ºC;
Suhu udara luar ruangan terendah -25ºC.
Karakteristik
1. Struktur resin tipis yang tidak pernah retak
2. Proses pengecoran tekanan vakum resin epoksi
3. Analisis simulasi model inti besi
INDEKS TEKNIS
KAPASITAS YANG TERNILAI | KOMBINASI TEGANGAN | KELOMPOK KONEKSI | KERUGIAN (KW) | TIDAK ADA BEBAN SAAT INI | IMPEDANSI SIRKUIT PENDEK | BERAT (KG) | ||||||
(KVA) | HV (KV) | RENTANG TAPPING TEGANGAN TINGGI | LV (KV) | SIMBOL | TANPA BEBAN | ON-BEBAN | (%) | (%) | BERAT MINYAK | BERAT KOTOR | ||
30 | 6 6.3 10 10.5 11 |
5% | 0.4 | Dyn11 Yzn11 Yyn0 |
0.13 | 0,63 / 0,60 | 2.3 | 4 | 75 | 295 | ||
50 | 0.17 | 0,91 / 0,87 | 2 | 88 | 395 | |||||||
63 | 0.2 | 1.09 / 1.04 | 1.9 | 95 | 420 | |||||||
80 | 0.25 | 1,31 / 1,25 | 1.9 | 103 | 480 | |||||||
100 | 0.29 | 1.58 / 1.50 | 1.8 | 115 | 540 | |||||||
125 | 0.34 | 1.89 / 1.80 | 1.7 | 130 | 645 | |||||||
160 | 0.4 | 2.31 / 2.20 | 1.6 | 145 | 740 | |||||||
200 | 0.48 | 2.73 / 2.60 | 1.5 | 175 | 885 | |||||||
250 | 0,56 | 3.20 / 3.05 | 1.4 | 195 | 1010 | |||||||
315 | 0.67 | 3.83 / 3.65 | 1.4 | 230 | 1205 | |||||||
400 | 0.8 | 4.52 / 4.30 | 1.3 | 255 | 1375 | |||||||
500 | 0.96 | 5.41 / 5.15 | 1.2 | 285 | 1620 | |||||||
630 | Dyn11 Yyn0 |
1.2 | 6.2 | 1.1 | 4.5 | 350 | 1960 | |||||
800 | 1.4 | 7.5 | 1 | 405 | 2310 | |||||||
1000 | 1.7 | 10.3 | 1 | 490 | 2690 | |||||||
1250 | 1.95 | 12 | 0.9 | 550 | 3315 | |||||||
1600 | 2.4 | 14.5 | 0.8 | 625 | 3985 |
