Detail produk:
|
|
Tempat asal: | Cina |
---|---|
Nama merek: | HENGFENGYOU |
Sertifikasi: | ISO IEC CB COC KEMA SNI SABS CCC |
Nomor model: | S13 |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 |
Harga: | 200-200000/piece |
Kemasan rincian: | kayu |
Waktu pengiriman: | 15 hari |
Syarat-syarat pembayaran: | LC T / T |
Menyediakan kemampuan: | 5000 Potongan / Tahun |
Informasi Detail |
|||
Pemakaian: | Daya, Trafo Distribusi | Tahap: | Tiga |
---|---|---|---|
frekuensi: | 50 / 60Hz | Kapasitas yang ternilai: | 30-3000kva |
standar: | Standar IEC, ANCI, DIN, GB1094-1996 | Nama Produk: | 33/11 Kv 50 / 60Hz 5000Kva Minyak Immersed Power Distribution Transformer |
Bahan: | Tembaga + alumnium | Tegangan Output: | 15kv 10 kv 0.4 / 0.69kv |
Kelompok vektor: | Dyn11 / Yzn11 | Bahan berliku: | Cooper |
Deskripsi Produk

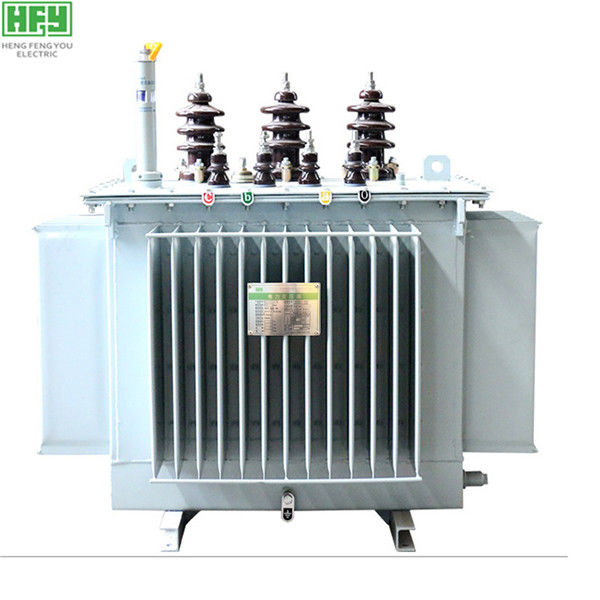

S11 30KV 33KV 35KV 36KV 1600KVA 2000KVA 2MVA Listrik Tiga Fase Step Down Oli Jenis Terendam Trans Distribusi Daya
Perkenalan produk
1. Garis tembaga bebas oksigen dengan resistivitas lebih rendah, yang akan menjadi lebih halus dan bebas duri setelah serangkaian perawatan permukaan tambahan, sehingga kehilangan beban transformator kami lebih rendah dan kinerja listrik lebih baik.
2. Pelat baja silikon berkualitas tinggi yang kehilangan unit lebih rendah, dan tanpa beban transformator lebih rendah.
3. Potongan isolasi laminasi kayu berkualitas tinggi, yang tidak akan pecah atau bergerak bahkan di bawah pengaruh korsleting.
4. minyak transformator yang sepenuhnya disaring mengandung lebih sedikit air, gas dan kotoran, yang membuat transformator kami bekerja lebih baik.
5. Bahan penyegel karet berkualitas tinggi, yang dapat mencegah transformator membentuk penuaan atau kebocoran.
· Kondisi layanan
1. Suhu udara ambien maksimum tidak boleh melebihi 40, dan minimum tidak boleh di bawah - 25 ℃;
2. Ketinggian tidak melebihi 1000m.Jika trafo khusus khusus dan komponen tegangan rendah digunakan, ketinggian dapat mencapai 4000m;
3. Kemiringan vertikal tidak lebih dari 5 °, dan tidak ada getaran dan benturan keras;
4. Kelembaban udara tidak lebih dari 90% (+ 25 ℃);
5. Tidak ada gas dan debu konduktif yang secara serius akan mempengaruhi isolasi transformator, tidak ada bahaya ledakan dan korosi pada komponen listrik;
6. Kecepatan angin di luar ruangan tidak boleh melebihi 35m / s.
7. Jika kondisi layanan di luar yang disebutkan di atas, tersedia produk yang disesuaikan secara khusus.
· Fitur struktural:
1. Gulungan tegangan rendah dari transformator terendam minyak, kecuali untuk konduktor tembaga yang digunakan untuk transformator berkapasitas kecil, umumnya menggunakan belitan foil tembaga dan struktur ekstraksi hidro-silinder;dan belitan tegangan tinggi mengadopsi struktur barel multi-lapisan.Ini menghasilkan lilitan ampere yang merata, kebocoran fluks magnet kecil, kekuatan mekanik tinggi, dan resistansi hubung singkat yang kuat.
2. Inti besi dan belitan diikat secara terpisah.Ketinggian alat berat, timah bertegangan rendah, dan bagian pengencang lainnya mengadopsi locknut pengunci otomatis dan struktur non-suspensi, yang dapat menahan benturan selama transportasi.
3. Kumparan dan inti besi diolah dengan pengeringan vakum, dan minyak transformator disaring dan diminyaki dalam ruang hampa untuk mengurangi kadar air di dalam transformator.
4. Tangki oli terbuat dari pelat bergelombang, yang dapat menyerap oli untuk mengkompensasi fluktuasi suhu yang disebabkan oleh perubahan volume oli.Oleh karena itu, produk ini tidak memiliki tangki oli eksternal, yang secara signifikan mengurangi ketinggian trafo.
5. Saat pelat bergelombang menggantikan tangki penyimpanan minyak, minyak transformator diisolasi dari dunia luar, secara efektif mencegah masuknya oksigen dan air dan mengakibatkan penurunan kinerja isolasi.
6. Lima kinerja di atas memungkinkan transformator terendam oli tidak perlu mengganti oli dalam operasi normal, sangat mengurangi biaya perawatan, dan memperpanjang masa pakai transformator.
Parameter teknis utama | ||
Tegangan pengenal sirkuit utama (V) | .......................... | Ac 400 (600) |
Tegangan terukur sirkuit bantu (V) | .......................... | Ac 220/380 (400) dc 110/220 |
Frekuensi terukur (Hz) | .......................... | 50 (60) |
Tegangan isolasi terukur (V) | .......................... | 690 (1000) |
Nilai saat ini (A) | Tingkat bus | ≤6000 |
Dinilai bus waktu pendek menahan arus (kA / 1s) | .......................... | 50,80 |
Nilai puncak menahan arus bus (kA / 0.1s) | .......................... | 105.176 |
Tegangan uji frekuensi daya (V / 1 menit) |
sirkuit utama | 2500 |
Sirkuit bantu | 1760 | |
bis |
Sistem tiga fase empat kabel | A, B, C, PEN |
Sistem tiga fase lima kabel | A, B, C, PE, N | |
Tingkat perlindungan | .......................... | IP30 |
