Detail produk:
|
|
Tempat asal: | Cina |
---|---|
Nama merek: | HENGFENGYOU |
Sertifikasi: | ISO IEC CB COC KEMA SNI SABS CCC |
Nomor model: | S13 |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 |
Harga: | 200-200000/piece |
Kemasan rincian: | kayu |
Waktu pengiriman: | 15 hari |
Syarat-syarat pembayaran: | LC T / T |
Menyediakan kemampuan: | 5000 Potongan / Tahun |
Informasi Detail |
|||
Pemakaian: | Daya, Trafo Distribusi | Nomor kumparan: | Tiga |
---|---|---|---|
Tahap: | Tiga | frekuensi: | 50 / 60Hz |
Tipe: | Oil Immersed, Oil type, transformator arus minyak tenggelam 132kv | Bahan: | Tembaga + alumnium |
Kelompok vektor: | Dyn11 / Yzn11 | Bahan berliku: | Cooper |
Deskripsi Produk

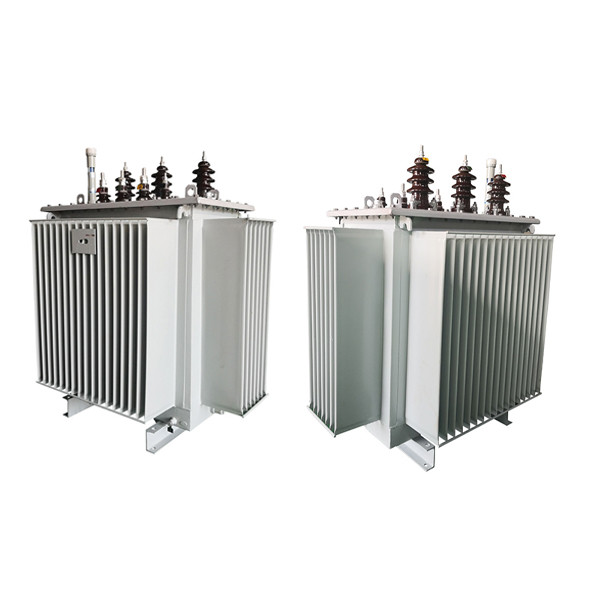

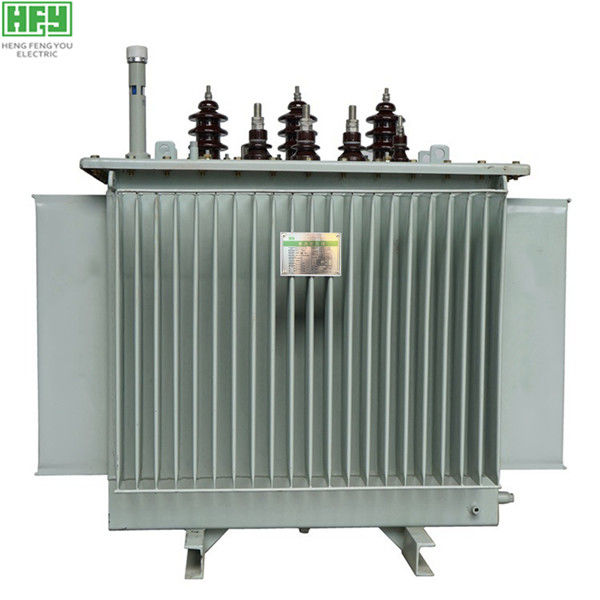

Trafo Distribusi Listrik Trafo Power Oil Immersed Transformer Dengan Coil Amophous Loss Rendah
Keuntungan teknologi
Ditingkatkan dari produk seri S9, produk seri S11 mengurangi kehilangan tanpa beban sebesar 30%, arus listrik tanpa beban sebesar 70 ~ 85%, suhu rata-rata sebesar 10K, tingkat nosie sebesar 2 ~ 4db, dan menggandakan masa pakai produk.bahkan di bawah 20% kelebihan beban, ini juga dapat bekerja untuk jangka waktu yang lama.
Kondisi layanan transformer
Ketinggian di atas permukaan laut di bawah 1000m;
Suhu lingkungan:
Suhu tertinggi 40 ℃, suhu rata-rata harian tertinggi 30
Suhu rata-rata tahunan tertinggi 20 ℃, suhu luar ruangan terendah -25 ℃
Kondisi layanan khusus transformer
Ketinggian di atas permukaan laut di atas 1000m;
Suhu lingkungan:
Suhu tertinggi 40 ℃. Suhu terendah -45 ℃ (dijelaskan secara rinci saat melakukan pemesanan)
Fitur struktural
Inti terbuat dari lembaran baja silikon berorientasi butiran canai dingin berkualitas tinggi dalam struktur bebas pori miring penuh.Pelat baja magnetik rendah digunakan untuk menarik pelat, yang dengan kuat menghubungkan klem atas dan bawah dengan inti untuk membentuk struktur baja. Struktur ini menghasilkan lebih sedikit kehilangan tanpa beban dan kebisingan yang lebih rendah.Duri port geser lembaran baja silikon tidak boleh lebih besar dari 0,02 mm.Indeks kinerja tanpa beban lebih unggul dari standar nasional Cina.
Menurut kapasitas trafo, belitan terbuat dari silinder, spiral, kontinu, dan struktur lainnya.Untuk transformator UHV 110kV, belitan mengadopsi struktur layar kusut atau bagian dalam untuk secara efektif meningkatkan distribusi tegangan impuls.Konduktor menggunakan konduktor yang dialihkan atau konduktor komposit untuk mengurangi kerugian tambahan belitan.Penggunaan simulasi komputer untuk menghitung karakteristik tumbukan medan listrik dan belitan memastikan karakteristik listrik yang sangat baik dan kekuatan tumbukan belitan.Langkah-langkah efektif diadopsi dalam proses untuk memastikan operasi yang aman dan andal.
Struktur pengepresan bodi Trafo UHV 110kV menggunakan pelat pengepres berinsulasi bulat.Adopsi rakitan lilitan terintegrasi meningkatkan keandalan produk.
Tangki oli adalah struktur tipe lonceng atas datar dengan besi penguat tipe pelat lipat yang dilas pada dinding tangki, yang meningkatkan kekuatan mekanis tangki oli.Untuk mengurangi kehilangan trafo yang tersesat, dinding bagian dalam trafo besar dilengkapi dengan pelindung magnet.
Untuk mencegah perpindahan Transformerbody 110kV UHV selama pengangkutan, perangkat pemosisian diatur dalam tangki minyak.Konservator oli tertutup digunakan untuk mengisolasi oli transformator dari udara untuk menghindari kelembapan dan penuaan oli.Ujung konservatori oli dilengkapi dengan pengukur level oli tipe penunjuk.Menurut berat oli transformator, katup pelepas tekanan dipasang di bagian atas tangki oli untuk memastikan pengoperasian produk yang aman.
Metode pendinginan biasanya dengan air-cooled atau nature cooled (ONAF / ONAN).Trafo mengoperasikan 100% beban penuh saat ONAF dan 80% beban penuh saat ONAN.
Pembuangan panas menggunakan radiator lembaran, yang menghasilkan bentuk yang kompak.Pengelasan lembaran ke lembaran radiator adalah pembentukan satu kali, yang dapat diandalkan.Mengadopsi taring kebisingan rendah berkecepatan tinggi yang biasanya meniup ke arah horizontal.
Hidup dan matinya kipas dikontrol oleh suhu dan beban oli.Kabinet kontrol dipasang untuk kipas transformator.
Konservator oli berbentuk kapsul, yang dilengkapi dengan kapsul tahan oli, tahan suhu, dan kedap udara untuk mengisolasi oli dari udara luar.Bagian luar kapsul adalah minyak, dan bagian dalam adalah udara.Untuk lebih meningkatkan keandalan transformator, penyerap kelembaban silika gel digunakan untuk menukar udara di ruang udara kapsul dengan udara luar.
catatan:Karena peningkatan produk yang berkelanjutan, dimensi yang diberikan dalam sampel ini hanya untuk referensi.Jika perlu, perusahaan kami dapat merancang dan memproduksi sesuai dengan kebutuhan pengguna.Silakan hubungi perusahaan tepat waktu.
Parameter teknis utama | ||
Tegangan pengenal sirkuit utama (V) | .......................... | Ac 400 (600) |
Tegangan terukur sirkuit bantu (V) | .......................... | Ac 220/380 (400) dc 110/220 |
Frekuensi terukur (Hz) | .......................... | 50 (60) |
Tegangan isolasi terukur (V) | .......................... | 690 (1000) |
Nilai saat ini (A) | Tingkat bus | ≤6000 |
Dinilai bus waktu pendek menahan arus (kA / 1s) | .......................... | 50,80 |
Nilai puncak menahan arus bus (kA / 0.1s) | .......................... | 105.176 |
Tegangan uji frekuensi daya (V / 1 menit) |
sirkuit utama | 2500 |
Sirkuit bantu | 1760 | |
bis |
Sistem tiga fase empat kabel | A, B, C, PEN |
Sistem tiga fase lima kabel | A, B, C, PE, N | |
Tingkat perlindungan | .......................... | IP30 |
· Instruksi pemesanan:
1. Kebutuhan pelanggan menyediakan parameter utama trafo (tegangan input dan output, kapasitas, rugi, dll.)
2. Persyaratan pelanggan lainnya
