Detail produk:
|
|
Tempat asal: | Cina |
---|---|
Nama merek: | HENGFENGYOU |
Sertifikasi: | ISO IEC CB COC KEMA SNI SABS CCC |
Nomor model: | SCB10,11,12,13,15 |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 |
Harga: | 200-200000/piece |
Kemasan rincian: | paket kayu |
Waktu pengiriman: | 15 hari |
Syarat-syarat pembayaran: | LC T / T |
Menyediakan kemampuan: | 5000 Potongan / Tahun |
Informasi Detail |
|||
Tipe: | Tipe kering, transformator, Resin Tuang | Bahan: | Tembaga, aluminium |
---|---|---|---|
Pemakaian: | Transformator distribusi daya | Tahap: | Tiga, Lajang |
frekuensi: | 50 / 60Hz | Kapasitas yang ternilai: | 30-3150kva |
standar: | IEC60076, IEC, GB1094-1996; | Tegangan input: | 11kv / 10.5kv / 10kv / 6.3kv / 6kv |
Cahaya Tinggi: | trafo tipe kering resin cor,trafo resin cor kering |
Deskripsi Produk

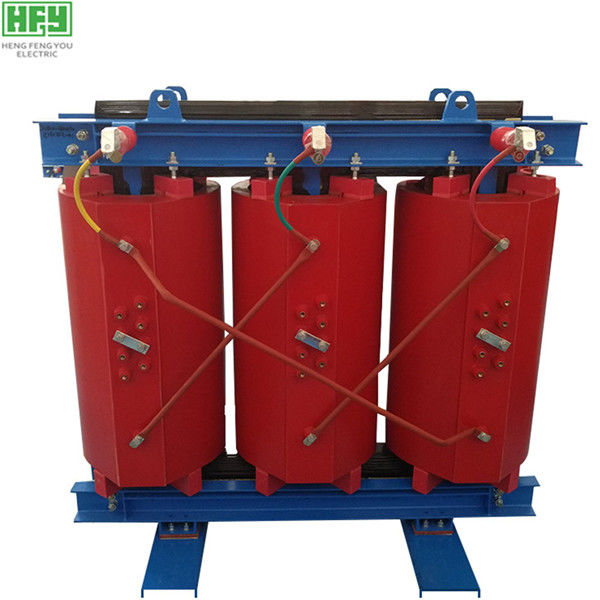

2500kVA 20kV Trafo Jenis Kering 22kV 24kV SCB10 trafo tipe kering Produsen trafo kumparan cor di Cina
· Perkenalan produk
Trafo tipe kering resin epoksi SCB10 adalah produk upgrade dari scb9.Produk seri SCB10 memiliki fitur kekuatan mekanik tinggi yang signifikan, kekuatan listrik tinggi, tahan panas tinggi dan kehilangan rendah, kebisingan rendah, pelepasan parsial rendah.Jadi trafo tipe kering SCB10 adalah produk perlindungan lingkungan untuk generasi baru pembaruan jaringan listrik perkotaan, dan merupakan produk utama di pasar trafo saat ini.Ini sangat cocok untuk pusat komersial, bandara, gedung tinggi, pabrik kimia, pembangkit listrik tenaga nuklir, kapal dan tempat-tempat penting lainnya yang membutuhkan pencegahan kebakaran, tahan ledakan dan tahan lembab.
Standar ini mendefinisikan kelas lingkungan, iklim dan kebakaran dan sebagai konsekuensinya, memperhitungkan berbagai kondisi operasi yang ada di titik pemasangan.
Kelas iklim memperhitungkan suhu lingkungan terendah.
Kelas C1: Instalasi dalam ruangan tidak di bawah -5 ° C Verifikasi melalui SMS
Kelas C2: Instalasi luar ruangan hingga -25 ° C Verifikasi dengan pengujian
Oleh karena itu, kelas iklim juga merupakan ukuran untuk ketangguhan fraktur senyawa resin tuang.
Kelas lingkungan memperhitungkan kelembaban udara, kondensasi dan polusi.
Kelas E0: Tanpa kondensasi, polusi dapat diabaikan
Kelas E1: Kondensasi sesekali, polusi hingga batas tertentu hanya Verifikasi dengan pengujian
Kelas E2: Kondensasi atau polusi yang sering atau keduanya secara bersamaan. Verifikasi dengan pengujian
Kelas api memperhitungkan kemungkinan konsekuensi dari kebakaran.
Kelas F0: Tidak ada ketentuan yang dibuat untuk pembatasan bahaya kebakaran. Kelas
F1: Bahaya kebakaran dibatasi sebagai hasil dari karakteristik transformator. Verifikasi dengan pengujian.
10 / 0.4kV Trafo Tipe Kering Parameter teknis (Tingkat efisiensi energi kedua)
Dinilai kapasitas (kVA) |
Kombinasi tegangan | Terhubung label grup |
Tanpa beban kerugian (W) |
Kehilangan beban (W) | Tanpa beban arus(%) |
Impendace tegangan (%) |
suara kekuasaan level (dB) |
Ukuran eksterior (L xwxh) |
Total bobot (kg) |
||||
Tinggi tegangan (kV) |
keran jarak |
Rendah Tegangan (kV) |
|||||||||||
130 ° C (B) | 155 ° C (F) | 180 ° C (H) | |||||||||||
100 ° C | 120 ° C | 145 ° C | |||||||||||
30 | 6 6.3 6.6 10 10.5 11 |
± 2 x 2,5 ± 5 |
0.4 | Dyn11 | 150 | 670 | 710 | 760 | 0.6 | 4.0 | 57 | 900 x 900 x 800 | 300 |
50 | 215 | 940 | 1000 | 1070 | 0.6 | 955 x 900 x 900 | 350 | ||||||
80 | 295 | 1290 | 1380 | 1480 | 0.6 | 58 | 985 x 950 x 960 | 400 | |||||
100 | 320 | 1480 | 1570 | 1690 | 0.6 | 1035x1250x980 | 450 | ||||||
125 | 375 | 1740 | 1850 | 1980 | 0.6 | 59 | 1060x1280x1000 | 500 | |||||
160 | 430 | 2000 | 2130 | 2280 | 0.6 | 1120x1320x1050 | 680 | ||||||
200 | 495 | 2370 | 2530 | 2710 | 0,5 | 60 | 1135x1330x1105 | 770 | |||||
250 | 575 | 2590 | 2760 | 2960 | 0,5 | 1170x1330x1165 | 900 | ||||||
315 | 705 | 3270 | 3470 | 3730 | 0,5 | 62 | 1185x1360x1225 | 1010 | |||||
400 | 785 | 3750 | 3990 | 4280 | 0.4 | 1210x1380x1300 | 1205 | ||||||
500 | 930 | 4590 | 4880 | 5230 | 0.4 | 63 | 1245x1400x1380 | 1400 | |||||
630 | 1070 | 5530 | 5880 | 6290 | 0.4 | 63 | 1295x1410x1355 | 1515 | |||||
1040 | 5610 | 5960 | 6400 | 0.3 | 6.0 | 63 | 1295x1410x1355 | 1515 | |||||
800 | 1210 | 6550 | 6960 | 7460 | 0.3 | 65 | 1375x1450x1480 | 1880 | |||||
1000 | 1410 | 7650 | 8130 | 8760 | 0.3 | 1430x1480x1525 | 2170 | ||||||
1250 | 1670 | 9100 | 9690 | 10300 | 0.25 | 67 | 1480x1500x1570 | 2525 | |||||
1600 | 1960 | 11000 | 11700 | 12500 | 0.25 | 1500x1520x1710 | 2980 | ||||||
2000 | 2440 | 13600 | 14400 | 15500 | 0.20 | 69 | 1570x1550x1735 | 3480 | |||||
2500 | 2880 | 16100 | 17100 | 18400 | 0.20 | 1625x1600x1825 | 4080 | ||||||
1600 | 1960 | 12200 | 12900 | 13900 | 0.25 | 8.0 | 67 | 1500x1520x1710 | 2980 | ||||
2000 | 2440 | 15000 | 15900 | 17100 | 0.20 | 69 | 1570x1550x1735 | 3480 | |||||
2500 | 2880 | 17700 | 18800 | 20200 | 0.20 | 1625x1600x1825 | 4080 |
Catatan: karena produk yang terus diperbarui, ukuran bentuk dan berat produk di tabel akan mengalami beberapa perubahan, silakan lihat untuk memberikan bagan ukuran tampilan saat memesan.
Fitur Struktural
1. Inti besi terbuat dari lembaran baja silikon berorientasi cold-rolled berkualitas tinggi, permukaannya diperlakukan secara khusus dengan resin pelindung, dan struktur laminasi jahitan cenderung penuh diadopsi.
2. Kumparan tegangan rendah dari struktur gulungan foil yang terbuat dari foil baja berkualitas tinggi.Kumparan tegangan tinggi adalah struktur lapisan yang dibentuk dengan teknik pengecoran epoksi vakum.Transformator dengan jenis belitan ini menunjukkan pelepasan parsial yang rendah dibandingkan dengan produk sejenis;
3. Model ini memiliki kekuatan mekanik yang tinggi, resistansi hubung singkat yang kuat, kinerja tahan debu dan anti-fouling yang baik.Umur layanannya lebih lama dari trafo kering lainnya.

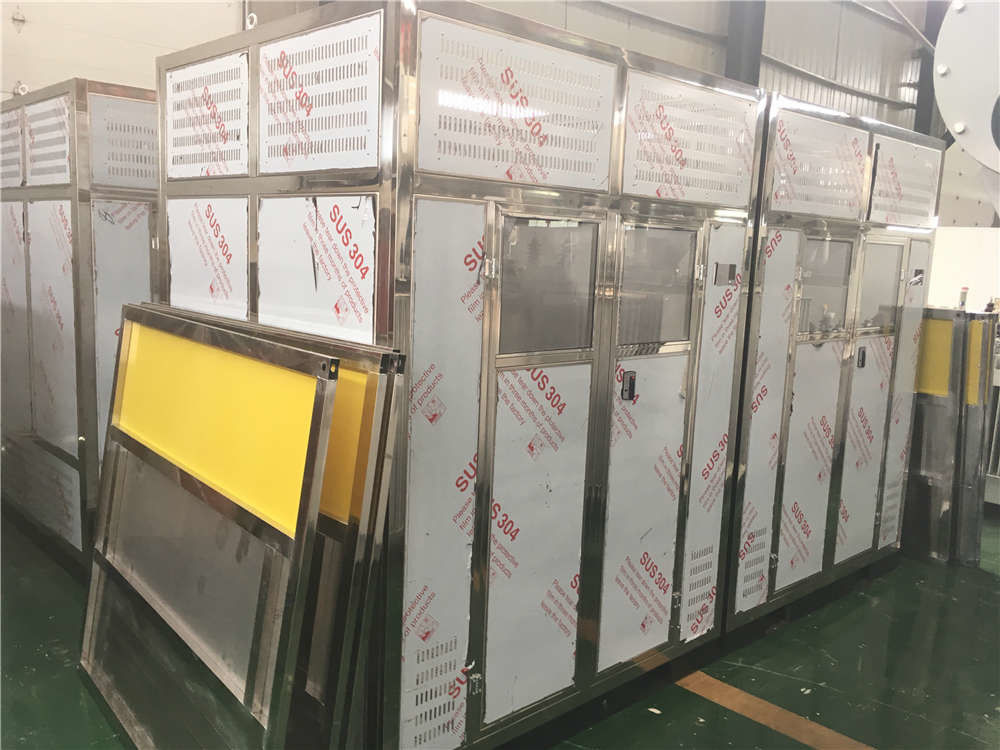

4. Cangkang baja tahan karat yang indah dari produk ini tahan lama dan dapat memberikan perlindungan yang lebih baik untuk bagian transformator yang dialiri listrik.Ini bekerja dengan baik di luar ruangan.
5. Dengan kinerja tahan lembab dan tahan korosi yang sangat baik, produk ini aman, tahan api dan bebas polusi.Ini sangat cocok untuk bekerja dalam kondisi lingkungan yang sangat keras, dan dapat dimulai kembali tanpa perawatan kering setelah dimatikan.
6. Kinerja pembuangan panas yang baik dan kapasitas beban berlebih yang kuat memungkinkannya beroperasi dengan kapasitas yang lebih tinggi saat pendinginan udara paksa.
