Deskripsi Produk

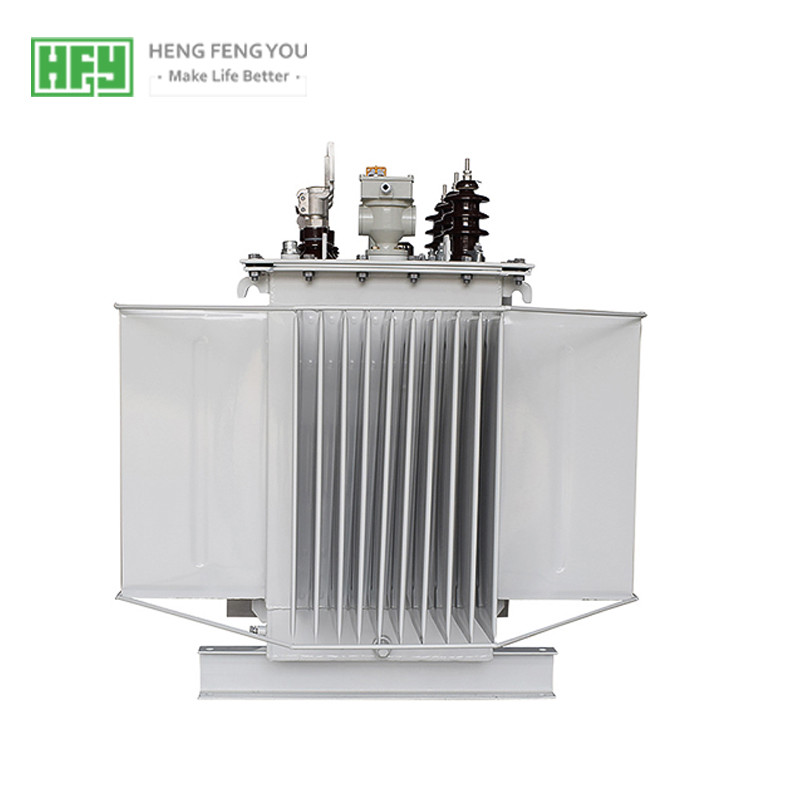

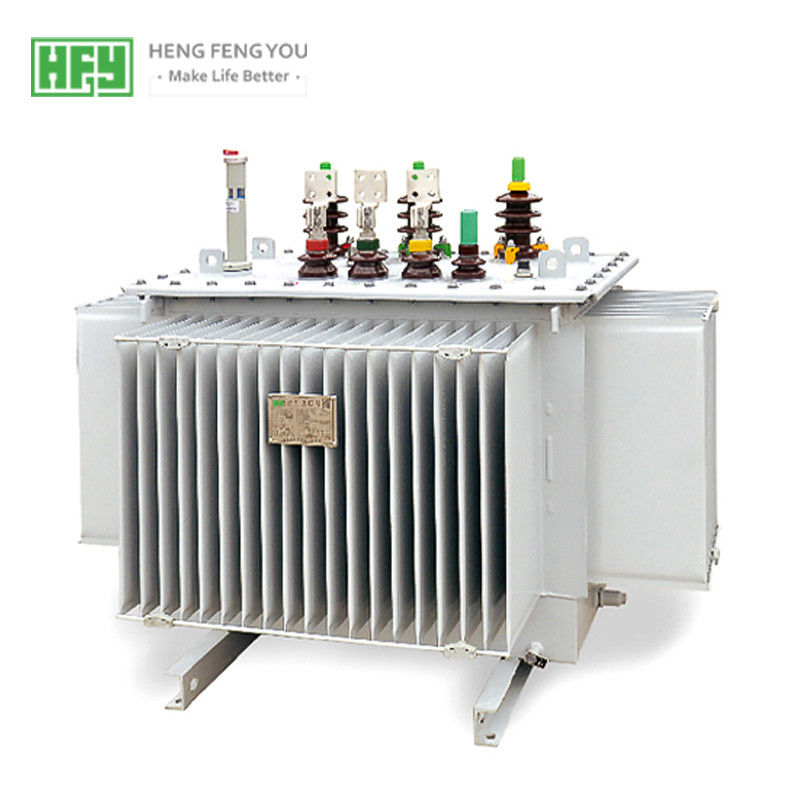

Trafo terendam oli S11,30-2500KVA, seri 10KV, 3 phae / segel penuh / belitan ganda
Fitur Produk:
Perusahaan kami dapat memproduksi berbagai trafo terendam oli dengan tegangan rating 35kV atau kurang dan kapasitas 12500kVA atau kurang.Variasi tersebut meliputi seri produk hemat energi S9, S11 series dan S13, S15.Produk ini banyak digunakan di perusahaan industri dan pertambangan, pertanian, konstruksi sipil dan lokasi distribusi lainnya serta minyak, industri kimia, lebih banyak minyak, lebih banyak zat kimia di tempat itu.
1. Kinerja Ekonomi Yang Baik
Kehilangan tanpa beban untuk produk seri S11 menurun rata-rata 10,3%, arus tanpa beban menurun 22,4% berdasarkan seri S9.
2. Umur Panjang
Tangki transformator mengadopsi struktur kedap udara, penutup tangki dan tangki dapat dihubungkan dengan baut atau dilas dengan kuat, oli transformator tidak akan bersentuhan dengan udara, sehingga memperpanjang masa pakai secara efektif.
3. Keandalan Operasi Tinggi
Tingkatkan bagian penyegelan yang relevan untuk tangki, tingkatkan keandalan dan tingkatkan tingkat teknis untuk memastikan keandalan segel.
4. Area Instalasi Kecil

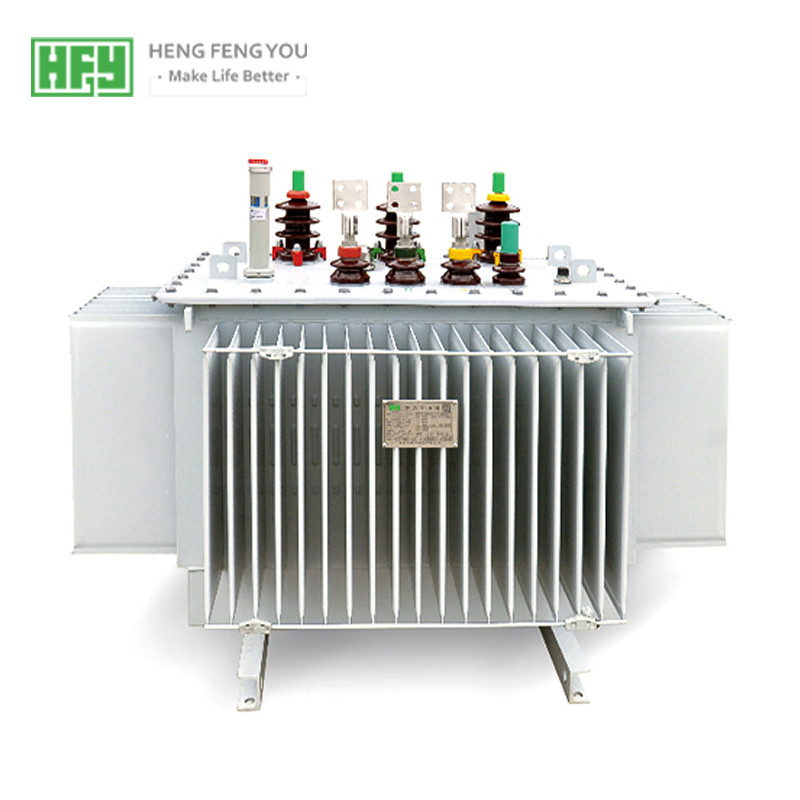

Tangki transformator seri S11-M menggunakan radiator pelat bergelombang.Ketika suhu oli berubah, pelat bergelombang akan melanjutkan ekspansi termal, yang dapat menggantikan peran konservator oli.tangki pelat bergelombang memiliki penampilan yang indah, area yang kurang ditempati.
Parameter teknis transformator terendam minyak S13 10kV
Kapasitas yang ternilai
(kVA) |
Tipe |
Grup Vektor |
Tanpa Beban
kerugian (kW) |
Kehilangan beban (kW) |
Impedansi hubung singkat
(%) |
| 30 |
S13-30 / 10 |
Y, yn0 |
0,08 |
0,63 / 0,6 |
4 |
| 50 |
S13-50 / 10 |
0.1 |
0,91 / 0,87 |
| 80 |
S13-80 / 10 |
0.13 |
1,31 / 1,25 |
| 100 |
S13-100 / 10 |
0.15 |
1.58 / 1.5 |
| 125 |
S13-125 / 10 |
0.17 |
1.89 / 1.8 |
| 160 |
S13-160 / 10 |
0.2 |
2.31 / 2.2 |
| 200 |
S13-200 / 10 |
0.24 |
2.73 / 2.6 |
| 250 |
S13-250 / 10 |
0.29 |
3.2 / 3.05 |
| 315 |
S13-315 / 10 |
0.34 |
3.83 / 3.65 |
| 400 |
S13-400 / 10 |
0.41 |
4.52 / 4.3 |
| 500 |
S13-500 / 10 |
0.48 |
5.41 / 5.1 |
| 630 |
S13-630 / 10 |
0,57 |
6.2 |
4.5 |
| 800 |
S13-800 / 10 |
0.7 |
7.5 |
| 1000 |
S13-1000 / 10 |
0.83 |
10.3 |
| 1250 |
S13-1250 / 10 |
0.97 |
12 |
| 1600 |
S13-1600 / 10 |
1.17 |
14.5 |
Bahan
Garis tembaga bebas oksigen dengan resistivitas lebih rendah, yang akan menjadi lebih halus dan bebas duri setelah serangkaian perawatan permukaan tambahan, sehingga kehilangan beban transformator kami lebih rendah dan kinerja listrik lebih baik.
Pelat baja silikon berkualitas tinggi yang kehilangan unit lebih rendah, dan tanpa beban transformator lebih rendah.
Potongan insulasi laminasi kayu berkualitas tinggi, yang tidak akan pecah atau bergerak bahkan di bawah pengaruh korsleting.
Oli transformator yang difilter secara menyeluruh yang mengandung lebih sedikit air, gas, dan kotoran, yang membuat transformator kami bekerja lebih baik.
Bahan penyegel karet berkualitas tinggi, yang dapat mencegah transformator membentuk penuaan atau kebocoran.
· Kondisi layanan
1. Suhu udara ambien maksimum tidak boleh melebihi 40, dan minimum tidak boleh di bawah - 25 ℃;
2. Ketinggian tidak melebihi 1000m.Jika trafo khusus khusus dan komponen tegangan rendah digunakan, ketinggian dapat mencapai 4000m;
3. Kemiringan vertikal tidak lebih dari 5 °, dan tidak ada getaran dan benturan keras;
4. Kelembaban udara tidak lebih dari 90% (+ 25 ℃);
5. Tidak ada gas dan debu konduktif yang secara serius akan mempengaruhi isolasi transformator, tidak ada bahaya ledakan dan korosi pada komponen listrik;
6. Kecepatan angin di luar ruangan tidak boleh melebihi 35m / s.
7. Jika kondisi layanan di luar yang disebutkan di atas, tersedia produk yang disesuaikan secara khusus.
Bengkel
Aplikasi Transofrmer Pembumian:
Trafo pentanahan digunakan untuk menyediakan jalur ke sistem yang tidak dibumikan atau ketika sistem netral tidak tersedia karena beberapa alasan, misalnya, ketika sistem terhubung dengan delta.Ini menyediakan jalur impedansi rendah ke netral dan juga membatasi tegangan lebih transien ketika gangguan ground terjadi dalam sistem.Pembumian sistem dapat dilakukan dengan cara berikut
Transformator Grounding Delta-Star
Dalam kasus transformator pentanahan bintang-delta, sisi delta ditutup untuk menyediakan jalur arus urutan-nol.Belitan bintang harus memiliki nilai tegangan yang sama dengan rangkaian yang akan diarde, sedangkan nilai tegangan delta dapat dipilih untuk tingkat tegangan standar apa pun.
